Hydraulické piestne tyče výložníka: Praktický sprievodca materiálmi a nátermi

Hydraulické piestne tyče výložníka sedieť v srdci každého stroja, ktorý zdvíha, dosahuje alebo umiestňuje náklad vo výške. Či už ide o vzdušnú pracovnú plošinu, autožeriav alebo čerpadlo na betónový výložník, tyč vo vnútri každého valca výložníka premieňa hydraulický tlak na riadený pohyb, pričom odoláva prachu, vibráciám a konštantným zmenám zaťaženia. Pre kupujúcich a inžinierov je problém len zriedka nájsť prút, ktorý sa hodí; hľadá takú, ktorá si zachováva svoje rozmery, povrch a únavovú životnosť počas rokov práce v teréne.

Čo odlišuje hydraulické piestne tyče výložníka

Boom valec nie je bench press. Jeho tyč je často vysunutá ďaleko od tela valca, čím sa tyč mení na konzolu, ktorá musí odolávať ohybu, ako aj axiálnemu tlaku. Bočné zaťaženie od konštrukcie výložníka, vetra a hmotnosti lyžice alebo plošiny sa premieta do ohybového napätia pozdĺž exponovanej dĺžky. Zároveň tyč čelí dažďu, soli, piesku a hmle hydraulickej kvapaliny.

Táto kombinácia ohybu, korózie a klzného opotrebenia je dôvodom, prečo sú tyče výložníka zvyčajne špecifikované s užšími toleranciami priamosti, tvrdšími povrchmi a lepšou ochranou proti korózii ako tyče valcov na všeobecné použitie. Tyč, ktorá spĺňa menovitý priemer, ale ohýba sa pri zaťažení, poškodí tesnenie upchávky, unikne olej a nakoniec si vynúti prestavbu valca.

Plné alebo duté: Výber správneho tela tyče

Prvým rozhodnutím pri výbere prúta je, či má byť telo plné alebo duté. Pevné tyče sú predvolené pre väčšinu valcov výložníka, pretože ponúkajú vysokú tuhosť v kompaktnom obale. Jednoducho sa opracujú, jednoducho pochrómujú a ľahko sa kontrolujú. Keď je vŕtanie valca veľké a zdvih krátky, pevná tyč zvyčajne vyhráva v cene a spoľahlivosti.

Duté tyče sa stávajú atraktívnymi, keď záleží na hmotnosti alebo keď tyč musí niesť vnútorný olejový kanál. Dutá piestna tyč môže znížiť pohybujúcu sa hmotu na ramenách s dlhým dosahom, čo zase znižuje zotrvačnosť a zlepšuje presnosť polohovania. Duté olejové potrubia slúžia na iný účel: vedú hydraulickú kvapalinu cez samotnú tyč, čím sa zjednodušuje konštrukcia rozdeľovača na určitých okruhoch výložníka a výložníka.

Pevná piestna tyč z precízne dokončenej legovanej ocele pre hydraulické valce Táto pevná tyč je vyrobená zo zliatiny alebo nehrdzavejúcej ocele s presnosťou F5–F9 a priemerom Φ20–Φ500 a podporuje valce výložníka, ktoré si vyžadujú rozmerovú konzistenciu; k dispozícii je voliteľné tvrdé chrómovanie a vlastné opracovanie. Zobraziť produkt →

Pre kritické aplikácie výložníka poskytuje presná povrchová pevná tyč rozmerovú konzistenciu, od ktorej závisia tesnenia upchávky a ložiská. Povrchová úprava, kruhovitosť a priamosť, to všetko sa tu vzájomne ovplyvňuje a malé odchýlky, ktoré nie sú viditeľné na tyči na všeobecné použitie, sa môžu stať únikovými cestami na ramene, ktoré prejde tisíckrát za zmenu.

Povrchové nátery, ktoré prežijú v teréne

Holá oceľ na pracovnom výložníku dlho nevydrží. Povrch piestnej tyče je stieraný tesneniami pri každom zdvihu, takže musí byť dostatočne tvrdý, aby odolal oderu a dostatočne hladký, aby chránil okraj tesnenia. Výber povlaku je preto jedným z najdôslednejších rozhodnutí v špecifikácii.

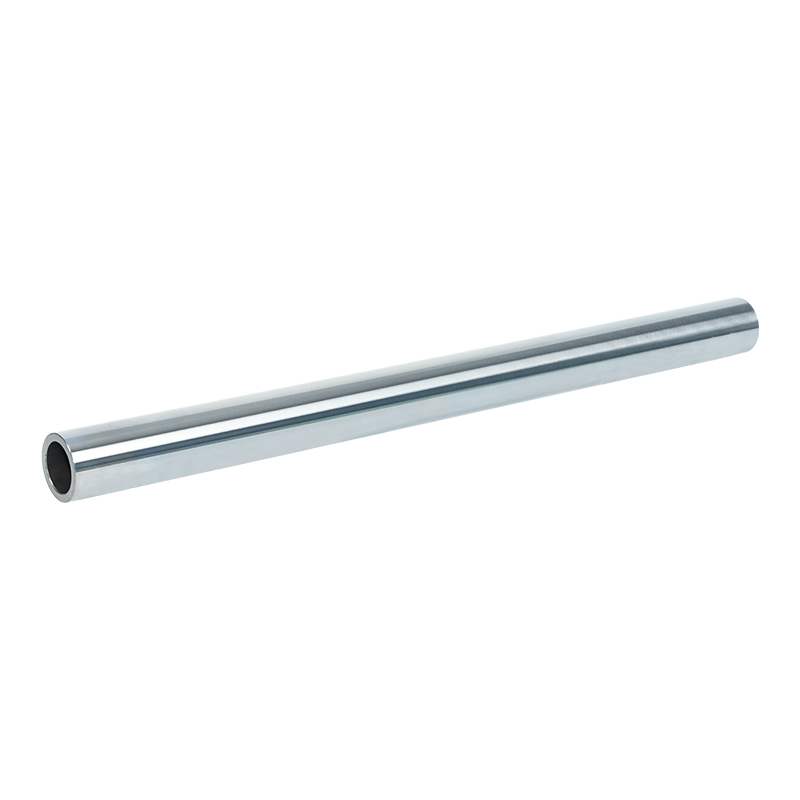

Tvrdé chrómovanie zostáva priemyselným základom. Dobre nanesená vrstva tvrdého chrómu poskytuje tvrdý povrch s nízkym trením s dobrou odolnosťou proti opotrebeniu za rozumnú cenu. Tam, kde je dôležitejšia odolnosť proti korózii, mliečno-biely chrómový a tvrdý chrómový povlak dodáva mäkšiu, rovnomernejšiu podkladovú vrstvu, ktorá zlepšuje výkon soľného spreja. Povlak z niklu a tvrdého chrómu kombinuje niklovú bariéru odolnú voči korózii s vonkajšou vrstvou z tvrdého chrómu, ktorá sa hodí do pobrežných, prístavných a iných vlhkých prostredí.

Pre náročnejšie pracovné cykly ponúka alternatívy keramický povlak a laserové obloženie. Keramické povlaky poskytujú vysokú tvrdosť a vynikajúcu chemickú odolnosť, zatiaľ čo laserové pokrytie spája metalurgicky spojenú vrstvu, ktorú možno opätovne opracovať a prestavať. Povlak QPQ, proces nitridácie kalenie-leštenie-ochladzovanie, vytvára tvrdý povrch odolný voči opotrebovaniu s minimálnym skreslením, čo je užitočné na dlhých, štíhlych prútoch, kde je kritická rovnosť.

Tvrdá chrómovaná piestna tyč pre hydraulické valce Táto piestna tyč, galvanicky pokovovaná hustým chrómom, ponúka vysokú tvrdosť povrchu, odolnosť proti opotrebeniu a korózii a hladkú povrchovú úpravu pre náročné aplikácie hydraulického valca vyžadujúce tesnenie, lícovanie alebo obnovu rozmerov. Zobraziť produkt →

Zostavy piestnej tyče pre vysokovýkonné výložníky

Mnoho valcov výložníka nepoužíva obyčajnú tyč. Namiesto toho sa tyč dodáva ako zostava, ktorá obsahuje oko, prírubu alebo závitový koniec už pripojený k telu tyče. Spôsob spájania ovplyvňuje únavovú pevnosť, čas prípravy a stratégiu opravy.

Kovaná jednodielna tyč tvorí tyč a koniec z jedného kovaného kusu, čím sa eliminujú zvary v oblasti s najvyšším namáhaním. Toto je preferovaná voľba pre vysoko zaťažené valce výložníka, kde je únavová životnosť kritická. Integrálne konštrukcie zváracej tyče privaria samostatný koniec k telu tyče, čo umožňuje väčšiu flexibilitu v geometrii konca a môže byť ekonomickejšie pre stredne náročné aplikácie. Konštrukcie delených zváracích tyčí rozdeľujú zostavu na časti, ktoré sú zvárané a následne dokončené, čo pomáha, keď celková dĺžka presahuje dostupnú kapacitu obrábania alebo keď sa koncový materiál musí líšiť od materiálu tyče.

Kované jednodielne zostavy piestnice hydraulického valca Táto jednodielna tyčová zostava vyrobená integrálnym kovaním bez zvarových alebo montážnych spojov poskytuje nepretržitý tok zrna, vysokú únavovú pevnosť, presnosť F5–F9, voliteľné tvrdé chrómovanie a zákazkové obrábanie pre náročné valce. Zobraziť produkt →

Kontrola kvality od suroviny po hotovú tyč

O výkone tyče sa rozhoduje dlho predtým, ako sa diel dostane do stroja. Chémia ocele, tepelné spracovanie, rovnanie, opracovanie, brúsenie, leštenie a lakovanie, to všetko zanecháva stopy na konečnom povrchu. Dodávateľ, ktorý tieto kroky riadi interne, má kratšiu cestu k konzistentnému výstupu.

Vo vlastnej výrobe proces začína vstupnou kontrolou materiálu a pokračuje cez CNC brúsenie, CNC leštenie a inteligentnú ekologicky riadenú pokovovaciu linku. Každá tyč sa pred potiahnutím skontroluje na rovnosť, priemer, kruhovitosť a drsnosť povrchu a po potiahnutí sa znova skontroluje hrúbka, priľnavosť a povrchové chyby. Spoločnosť je držiteľom certifikátov ISO 9001 a ISO 14001 od roku 2011 a továreň teraz pokrýva viac ako 25 000 metrov štvorcových s niekoľkými stovkami zamestnancov.

Ak sa chcete bližšie pozrieť na to, ako sa v skutočnosti meria a udržiava presnosť na piestnej tyči, náš článok o precízne spracovanie piestnice prechádza kľúčovými parametrami.

Prispôsobenie špecifikácií tyče vášmu zariadeniu

Správna tyč je taká, ktorá zodpovedá zaťaženiu, prostrediu a modelu údržby stroja. Nasledujúca tabuľka sumarizuje bežné aplikácie výložníka a výber prútov, ktoré im zvyčajne vyhovujú.

Hydraulické piestne tyče výložníka sú malou súčasťou veľkého stroja, nesú však neúmerný podiel záťaže na spoľahlivosť. Prút, ktorý je rovný, tvrdý a správne chránený, udržuje tesnenia nažive, drží tlak a predvídateľne udržuje výložník v pohybe. Nešpecifikovaná tyč sa stáva opakujúcim sa predmetom údržby.

Ak špecifikujete tyče pre nový dizajn výložníka alebo hľadáte dodávateľa, ktorý dokáže podporiť existujúcu flotilu, praktickou cestou je najprv definovať prípad zaťaženia, prostredie a očakávaný servisný interval, potom prispôsobiť telo tyče, typ zostavy a povrchovú úpravu týmto vstupom. Táto postupnosť udržuje náklady tam, kde majú, a výkon tam, kde je to dôležité.
